Открытие багажника взмахом ноги у заднего бампера...

В теме 61 сообщение

Неоднократно читаю пожелание форумчан сделать открытие багажника взмахом ноги как на Куге.

Потихоньку начал шевелить мозгами как реализовать эту функцию.

Для начала нашел вот это:

http://www.ebvnews.ru/technical/nxp/1941.html

На этой микросхеме автопроизводители реализуют эту фичу.



Пока что мне видится:

Реализовать возможно только если машина укомплектована бесключевым допуском.

Можно дополнить функционал моего модуля этой функцией.

Про модуль читаем тут:



Знаю у @Кутузов есть антенна от куги.

Александр, мне нужны ее фото. внешний вид и вид со стороны разъемов.



Так же мне нужен подробный алгоритм работы бесключевого доступа. У кого есть эта функция, плиз напишите сюда.

Чем больше у меня инфы, тем быстрее в голове сложится пазл как это все организовать.



@Кутузов, сделайте плиз фото задней части XC60 под бампером.

Надо подумать как и куда разместить эту антенну и прочую электронику.

Изменено пользователем jon

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Я где-то описывал реализацию этой фишки (сам её делал на Q7). Делается не сложно: берётся машинка с безключевым доступом и "электрической" задней дверью; берётся датчик движения герметичный от домовой (гаражной) сигнализации, только с питанием от 12вольт; датчик ставится под днище багажника в наиболее чистое место и его исполнительный контакт подключается параллельно кнопке открывания багажника; необходимо ещё организовать релюшкой питание этого датчика только когда машина " на охране".Всё.

На своей Вольвере не сделал так только потому, что не смог добраться к кнопке открывания багажника изнутри, чтобы подцепиться к ней ( там такие лабиринты - ох-ох), а лезть в доступный жгут - не знаю куда без схемы.

2 пользователям понравился пост

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

и когда поедем - откройся дверь!... ммм... заманчиво


R-Жава на D2...

Спасибо за Ваше внимание!

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
33 минуты назад, s.e.r.g. сказал:

необходимо ещё организовать релюшкой питание этого датчика только когда машина " на охране".Всё.

:no:

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Я понимаю, что можно сделать из подручных средств.

И это будет работать.



Но если уж как-то попытаться сделать это серийно и гибко под разные модельные года, то придется все же не только использовать датчик движения от сигнализации, но и присоединить его к микроконтроллеру и уже ему решать, когда открывать дверь.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

нет антены... выкинута видимо...

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Хгеново... :poke:

просто та микросхему, на которую выше выложил ссылку, требует антенну.

Могла бы пригодиться для опытов :frantics:



а провод для нее был в виде коаксиала или просто провод с разъемом?

Изменено пользователем jon

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
17 минуту назад, jon сказал:

Хгеново... :poke:



ну как я вам писал в личку, это была просто антена с 1 контактом просто... изалировання

может от 90тика смотреть что там за детал?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
20 минуты назад, Кутузов сказал:

ну как я вам писал в личку, это была просто антена с 1 контактом просто... изалировання

может от 90тика смотреть что там за детал?

На девяностике другое вроде, но тоже интересно. Вот что-то из виды выдержками: https://www.drive2.ru/l/9372397/


R-Жава на D2...

Спасибо за Ваше внимание!

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
2 минуты назад, AndreyS сказал:

На девяностике другое вроде, но тоже интересно. Вот что-то из виды выдержками: https://www.drive2.ru/l/9372397/

да это бреД :) члеовек назвал обвес инскрипшеном:))) и 4 пальца сует:)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

посмотрел цену датчика в сборе от нового 90тика... 8000р

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
4 минуты назад, Кутузов сказал:

посмотрел цену датчика в сборе от нового 90тика... 8000р

Только он не заведется в отрыве от CAN :(


R-Жава на D2...

Спасибо за Ваше внимание!

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

@jon, очень хорошая новость! Спасибо! Будем ждать результатов :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Интересный был бы апдейт, если б удалось замутить))

У мну как раз и калитка электрическая, и доступ keyless

Ждём-с результатов НИР)))


СЧАСТЬЕ ДЛЯ ВСЕХ, ДАРОМ, И ПУСТЬ НИКТО НЕ УЙДЁТ ОБИЖЕННЫЙ!

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Хм,действительно было бы интересно открывать багажник ногой,как на Куге.В случае чего,готов быть бетатестером.:)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Если кто-то даст код детали (от Куги, Вольво или от какого-нть немца, то могу попробовать заказать по цене ниже рынка. И готов поучаствовать в проекте.

Если я правильно разобрался в схеме Куги, то там две полосы антенн. Одна, видимо, излучает, а вторая принимает отражение.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

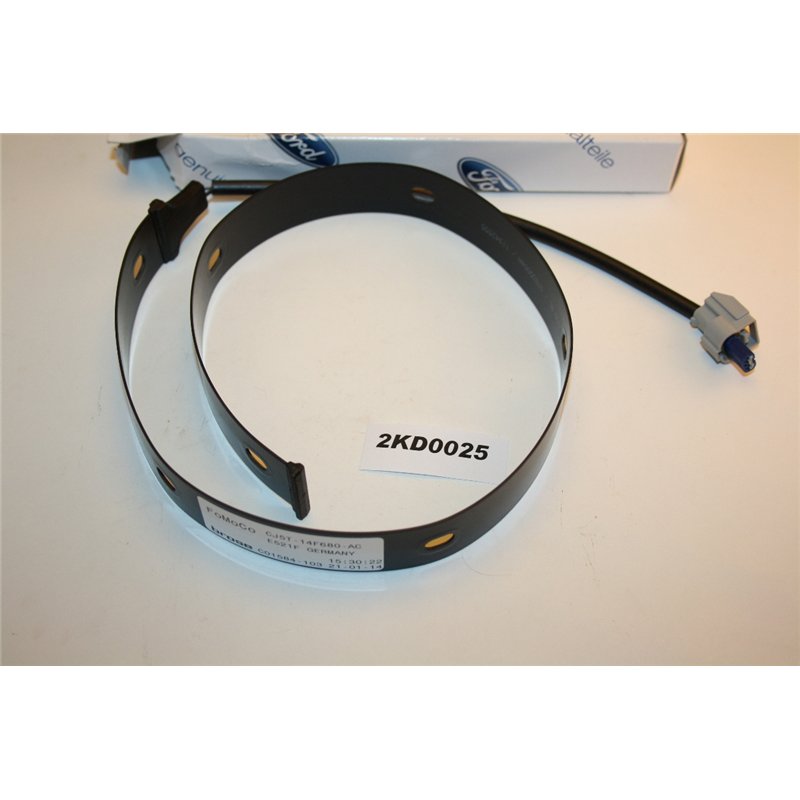

@jon, по куге это вот:
