al75

из габаритов ДХО

В теме 58 сообщений

Для начала вводная, всё что делал понимал что колхоз поэтому сильно не пинайте.Делал для себя поэтому ничего не фотал:rolleyes:

И так начнём:

1.У кого панелька переключения головного света не такая как ниже-дальше можно не читать(иначе потребуется как-то подключатся к датчику освещённости???)


-12 шт площадкок(Aluminum Star base plate)под светодиоды-12*6=72руб.

сразу оговорюсь ,что можно купить светодиоды уже распаянные на площадках, но во первых как я предлагаю -дешевле и распаяв сам не перегреешь кристалл и заложишь теплопроводящую пасту посвежее).


-2шт прямоугольных светодиодов(3W/120/10 COB LED Strip Light Bulb Lamp Bead Warm Pure White )-2*152= 304 руб.


-теплопроводящая паста КПТ-8 -100 руб.


-теплопроводящий клей АлСил-5 -129 руб.

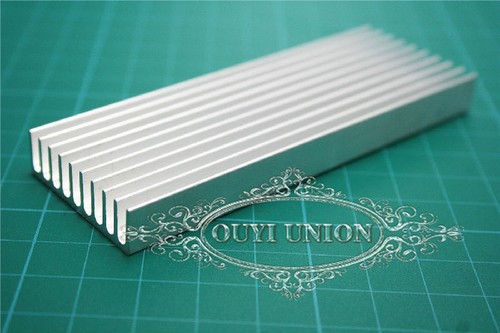

- 2шт радиатор для светодиодов(100*35*10mm Aluminum Heat Sink heatsink Chip for IC LED )2*168=336руб

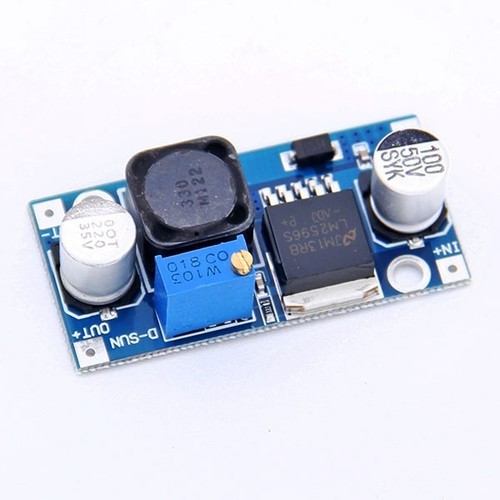

- 2шт драйвера(DC-DC Buck Converter Step Down Module LM2596 Power Supply Output 1.23V-30V) 2*65=130 руб


- 1шт Контроллер DRL.1*680 руб


- 2шт контакта(папа REPAIR TERMINAL type b-30656636) 2* 67=134 руб

CImage.ashx?Path=%2fxUGYovfpFzjSvteGQUIFCLGvqQMh39qU9nRg%2b9Cl8gdzcowkpByaYpoA69Kl9K3

- 2шт контакта(мама REPAIR TERMINAL type b-30765498)2*119=238 руб

CImage.ashx?Path=%2fxUGYovfpFzjSvteGQUIFCLGvqQMh39qU9nRg%2b9Cl8iUravvPRqbs22vUFkwVHfF

-1 шт набор для вклейки лобового стекла TEROSTAT 1*760=760 руб


ну и конечно провода припой ,и тд

итого 5453 руб. на данный момент, пол года назад было на 20% меньше.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Речь пойдёт про один габарит,другой по аналогии.

Габарит аккуратно пилим ножовкой по металлу по нижней кромке стекла и разбираем его ....имеем

p><p><img src=

При этом "-" пин 2, у фонаря будет общий и для габарита и для ДХО.

Соединив методом пайки все светодиоды внутри фонаря ,проверяем ничего ли не мешает, покрываем праймером стекло(чистое отполированное) и корпус, разогреваем мастику (и праймер и мастика есть в наборе для вклейки стёкол) и наносим равномерно состав на сопрягаемые плоскости, и склеиваем стекло и корпус-время склеивания 24 часа, излишки которые вылезли обрезать ножом.(мастики на оба фонаря ушло 1/3 тюбика).

Ищем подходящий бокс и там размещаем два драйвера и контроллер DRL,соединяем внутри все компоненты согласно приложенных к ним схем .

"-" я брал со штатного места за левой фарой,"+" для питания всей схемы(он должен появляться при включении зажигания и пропадать при отключении) через предохранитель 5 А подключил в 25 гнездо

p><p><img src=%7Boption%7Dhttp://s04.radikal.ru/i177/1501/db/ad5f6b9c273b.jpg' alt='ad5f6b9c273b.jpg'>

Далее фото где установлен сам блок и как светят ДХО и габариты(На мой вкус светят нормально, рядом стоял крузак 200 светили по яркости одинаково, но например у киа спортиджа или рав 4 однозначно ярче....можно и тут добавить на драйвере, но долго проработают на максимуме или нет неизвестно) как то так.Если требуется снять "доработанные" габариты ,что бы ОД не докопались(у меня машина ещё на гарантии) -нет проблем, все разьёмы штатные сохранены и если остались родные фонари ,то легко втыкаем их своё на место.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

ДХО

p><p><img src=

габариты и фары

p><p><img src=

Сори за грязное авто и фотки с телефона ,все компоненты почти куплены на ебее

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

класс, уважаю людей с головой и руками.






Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

al75, круто, молодец!!! Мне такое ни за что не сделать. А хотелось бы конечно :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

seligor,

Alexey1972, спасибо,на самом деле подвернулись горелые габариты,по этому и загорелся сделать....а родные снял лежат целёхонькие.Глаза боятся руки делают,будете делать недостающие моменты обязательно растолкую.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Отличная работа.

1.А скажите, раз Вы разбирали штатные габариты то Вы видели, что там внутри. Может есть возможность увеличить яркость штатных габаритов?

2.Прямоугольный светодиод случайно подошел по параметрам, что комп не ругается или Вы выбирали?

3.Без распила ножевкой никак нельзя больше разобрать плафон?

4.А ваш контроллер имеет функцию включения только при заведенном двигателе ?

Спсибо.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

s.e.r.g.,

1.Да ,там внутри эл.плата с тремя маленькими светодиодами(2 пост этой темы,первое фото,слева на право ,третья деталь),увеличить их яркость ,я думаю не проблема,но они всё равно будут работать по алгоритму габаритов.

2.прямоугольный диод подбирал.

3.Без распила не как,стекло приварено к корпусу ультразвуковой сваркой на заводе,поэтому оно в принципе не разборное.

4.Ну контроллер конечно не мой....а работать он начинает ,как только на него придёт питание,ну а в нашем конкретном случае можно включить зажигание и не заводя двигатель:rolleyes:

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Офигительная работа! И смотрится совсем не колхозно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Kaiser, спасибо, рад что понравилось

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

теперь свои можете так сделать и продать...ну или под заказ делать ;)

как понимаю ваш вариант дешевле оригинала?



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Muheriego, точно , надо только спрос изучить.......

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Kaiser, спасибо, рад что понравилось

Присоединяюсь, сделано здорово!! Молодец конечно!

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Muheriego, точно , надо только спрос изучить.......

Вопрос в цене. А так я потенциален :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Вопрос в цене. А так я потенциален :)

я согласен, что вопрос цены...а так если дешевле оригинала то спрос будет

п.с. у меня месяц назад при заводе авто ЛЕДы мигали (то нормально, то притухали) как светомузыка...решил что хана им и придется без них ездить, на дорогах видел такие авто (один или два не горели)....проехал 30 км и все стало ок

так что как прироботок, а почему бы и нет;)

а если сможете туда ДХО вкорячить то думаю спрос будет и на замену рабочих ЛЕДов на ДХО



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Вот гарантия кончится на авто, можно будет свои родные заколхозить, ну и без особой наживы тут предложить:rolleyes:

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Я бы был первый на очереди к Вам, но сам только что купил гарантию на третий год...

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Kaiser, сколько теперь доп. гарантия?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

al75, пока 27500 р., как и раньше.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
al75, пока 27500 р., как и раньше.

надо до апреля решить надо оно нет:confused:
