ТЭН в отопителе салона.

В теме 90 сообщений

Это я тоже увидел) И судя по моей машине, массы точно не выходит лишней

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Причем к этой точке 31/1 подключается только РТС.

Если на ней ничего нет, то значит проводов тоже нет.

добавлено через 6 минут

Силовой провод +12 от элемента PTC идет с блока предохранителей под капотом

F7 на 100А

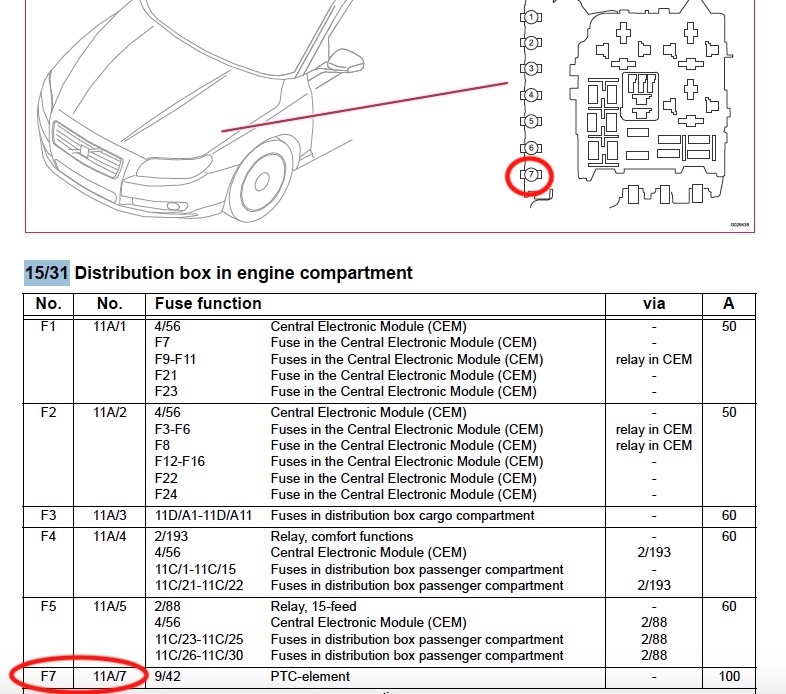

+12 PTC.jpeg



Нужно поглядеть есть ли такой предохранитель и, даже если его нет, то есть ли на одной из точек подключения предохранителя +12В

Изменено пользователем jon
3 пользователям понравился пост

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Ну осталось проложить провода и придумать модуль управления, раз софт официально не шьется у дилера.

2 пользователям понравился пост

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты



2 пользователям понравился пост

R-Жава на D2...

Спасибо за Ваше внимание!

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

@AndreyS, а разъемы силовых проводов слабо найти? :hug:

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

@jon, пока слабо :)


R-Жава на D2...

Спасибо за Ваше внимание!

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Только что, AndreyS сказал:

@jon, пока слабо :)

Вот и я про то....

Мистика какая-то :frantics:

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

@jon, на 4/56 между F20 и F22 что?


R-Жава на D2...

Спасибо за Ваше внимание!

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Слишком роскошно раскидывать во все комплектухи медные провода сечением "в мизинец".

Это не подсветка в дверях...

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
2 минуты назад, AndreyS сказал:

@jon, на 4/56 между F20 и F22 что?

картинку давай.

Не пойму про что ты....

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

@jon, сечение провода там 16.








добавлено через 7 минут

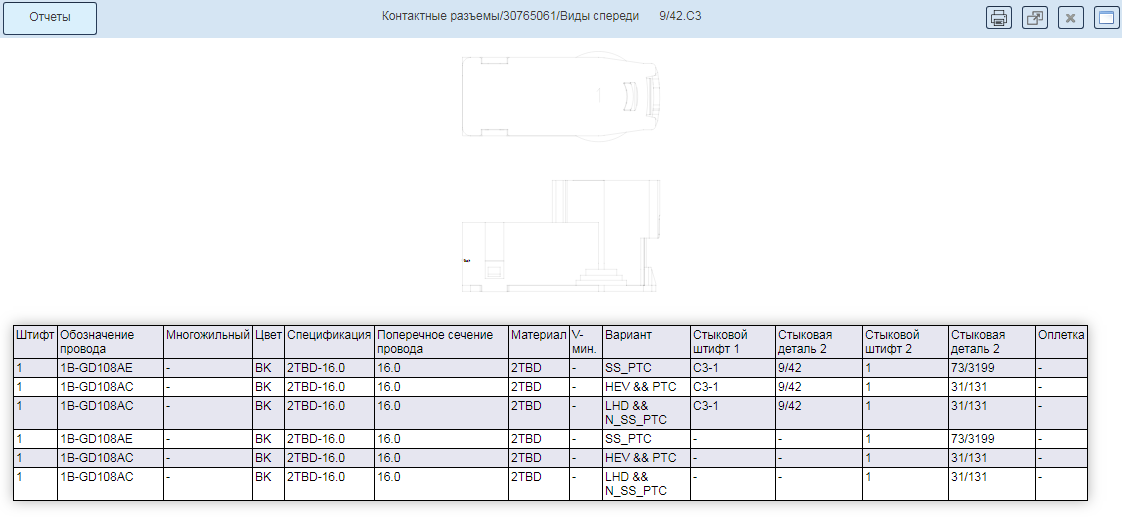

Красный (9/42:C2)

Материал: Wire ES-AU5T-1A348-AA 115C TBD

Поперечное сечение провода: 16.0



Черный (9/42:C3)

Материал: Wire ES-AU5T-1A348-AA 100C TBD

Поперечное сечение провода: 16.0



Разьем:




1 пользователю понравился пост

R-Жава на D2...

Спасибо за Ваше внимание!

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Земля с 9/42:C3





R-Жава на D2...

Спасибо за Ваше внимание!

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
15 минут назад, AndreyS сказал:

Материал: Wire ES-AU5T-1A348-AA 115C TBD

Это вид полипропилена из которого изготовлен изолятор -

Halogen Free Flame Retardant Polypropylene Compound

добавлено через 0 минут

@AndreyS, нам нужен 31/1

Нас интересуют С2:1 и С3:1

Изменено пользователем jon

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

@AndreyS, ты смотришь последнюю схему 2016 года, там мешанина для всех авто разом, в том числе и для гибридов.



Коннектор 30765062 не доступен к заказу давно.....

Альтернативы пока не нашел.

Вероятно он идет уже с проводом и меняется в комплексе, т.к. моща там "гуляет" по проводам - мама не горюй :frantics:



Может @Volvo Car M1 снова нас выручит?









Изменено пользователем jon

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Из схем коннектор P/N: 30765062 на +(9/42.C2), на -  P/N: 30765061 (9/42.C3)

1 пользователю понравился пост

R-Жава на D2...

Спасибо за Ваше внимание!

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

@AndreyS, по этим номерам ваще глухо в поиске :bye:

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

И для дополнения: по земле:




1 пользователю понравился пост

R-Жава на D2...

Спасибо за Ваше внимание!

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
1 час назад, jon сказал:

@viper, нашел куда должен приходить "земляной" провод элемента PTC и крепиться к корпусу.



Ground PTC.jpeg

Это скорее всего не тот PTC, ибо по PTC еще есть "Вентиляция картера"


R-Жава на D2...

Спасибо за Ваше внимание!

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Только что, AndreyS сказал:

Это скорее всего не тот PTC, ибо по PTC еще есть "Вентиляция картера"

Я смотрю схему, что выложил выше.

Там указана именно эта точка подключения.



А РТС в вентилляции картера, это тот самый "ниппель" что течет и который мы то лентой ФУМ подматываем, то на герметик садим.

Там провода тонюсенькие и незачем там отдельная земля для него.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Тут может быть на смежных моделях надо поискать, раз на ВАГ такие ставят и форды, там вполне вероятно больше информации по разъёмам и проводам.

добавлено через 0 минут
3 минуты назад, AndreyS сказал:

ибо по PTC еще есть "Вентиляция картера"

А это подогрев, который стоит в бачке вентиляции. Другая система, запитанная иначе

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
