Освещение заднего ряда сидений в Momentum

[tigrans 2]

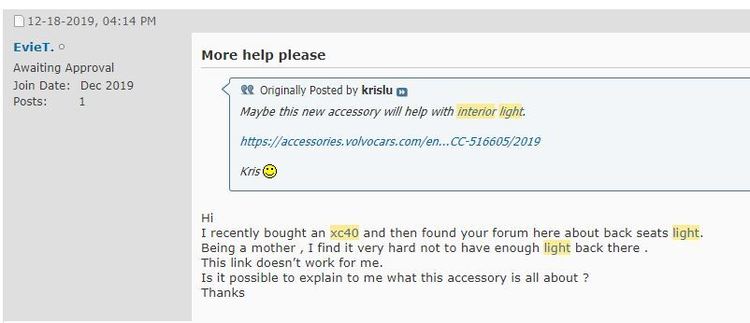

Вот новые вводные от пользователей люксового брэнда. По-моему это позорище...

[anshukovd 416]

@motor53, Посмотрел косу проводов слева, она заканчивается в левом углу - уходит в центр и вниз по левой стойки и есть ещё один проводок на подсветку левого козырька. Слева над дверьми проводов нет,одни только подушки и проводка на пиропатроны.

добавлено через 1 минуту

Надо искать кто сможет найти провода в фишке центрального плафона, которые идут на подсветку спереди и пробовать параллельно подключить ещё один плафон.

[motor53 2 365]

2 часа назад, anshukovd сказал:

Надо искать кто сможет найти провода в фишке центрального плафона, которые идут на подсветку спереди и пробовать параллельно подключить ещё один плафон.

Я такую схему, подключиться к переднему плафону, планировал изначально. Плафон штатный тоже заказал. Срок доставки большой.) Ждем и изучаем.)

[tigrans 2]

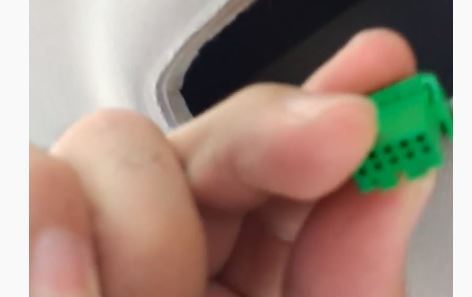

А кто знает где заказать такой коннектор?

[motor53 2 365]

Это ХС40? Фотки нечеткие. Не видно сколько контактов и сколько подходит проводов.

[tigrans 2]

Это скриншоты из этого видео:



[tigrans 2]

Вот более четкие скрины:

[anshukovd 416]

@motor53, У меня тоже екзист писал срок поставки 4 февраля, а плафон пришел через 10 дней.

[anshukovd 416]

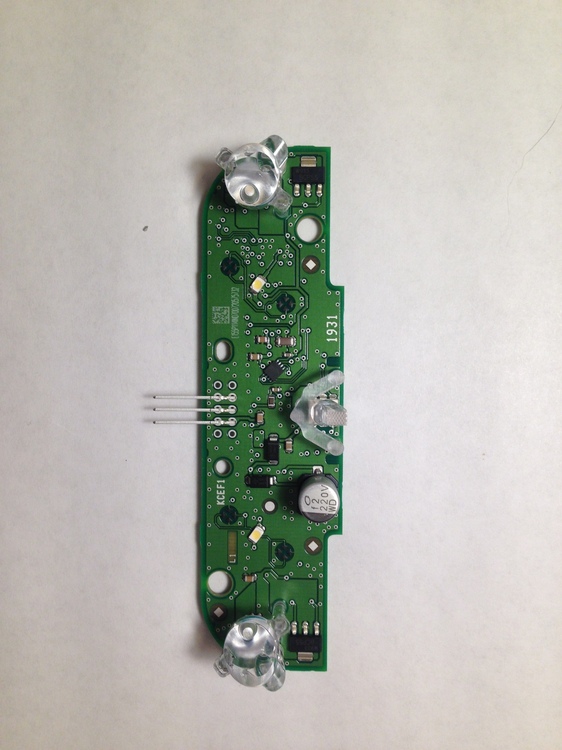

Разобрал плафон новый.

добавлено через 2 минуты

Может кто разбирается, куда подключать плюс-минус? Изучал плату от одного контакта вообще не идет ни одной дорожки, может он пустышка?

[TugoDum 1 004]

Минус это тот контакт, который впаян в основное зеленое поле, два других плюсы и оба вроде как задействованы, средний через низ платы, крайний через верх платы

В моем понимании верх платы это где светодиоды впаяны, прозрачные пластиковые элементы такие)

Изменено 23 декабря, 2019 пользователем TugoDum

[motor53 2 365]

Во всех плафонах, начиная с ВАЗов три контакта. В ВАЗах это постоянный плюс, постоянный минус, и минус переменный, замыкается при открытии дверей. Здесь кто-то писал, что третий провод, по словам ОД - цифра. Насколько это достоверно, вопрос.

[anshukovd 416]

@motor53, про цифру это мне ОД говорил, что и навело на мысль разобрать и посмотреть. Цифрой не пахнет на мой взгляд.

добавлено через 1 минуту

@TugoDum, Спасибо. Но вот я читал что плюс постоянный а минус переменный?

[TugoDum 1 004]

Переменный или постоянный это больше к типу напряжения относится, в автомобилях напряжение постоянное, дома в розетке напряжение переменное)

Сигнал управления может быть разным, замыкание на массу для автомобильной автоматики самый распостраненный

[anshukovd 416]

@TugoDum, Что такое постоянный и переменный ток я прекрасно знаю.

[motor53 2 365]

Переменный в смысле подается иногда а не постоянно, а не в смысле переменный ток.)

[anshukovd 416]

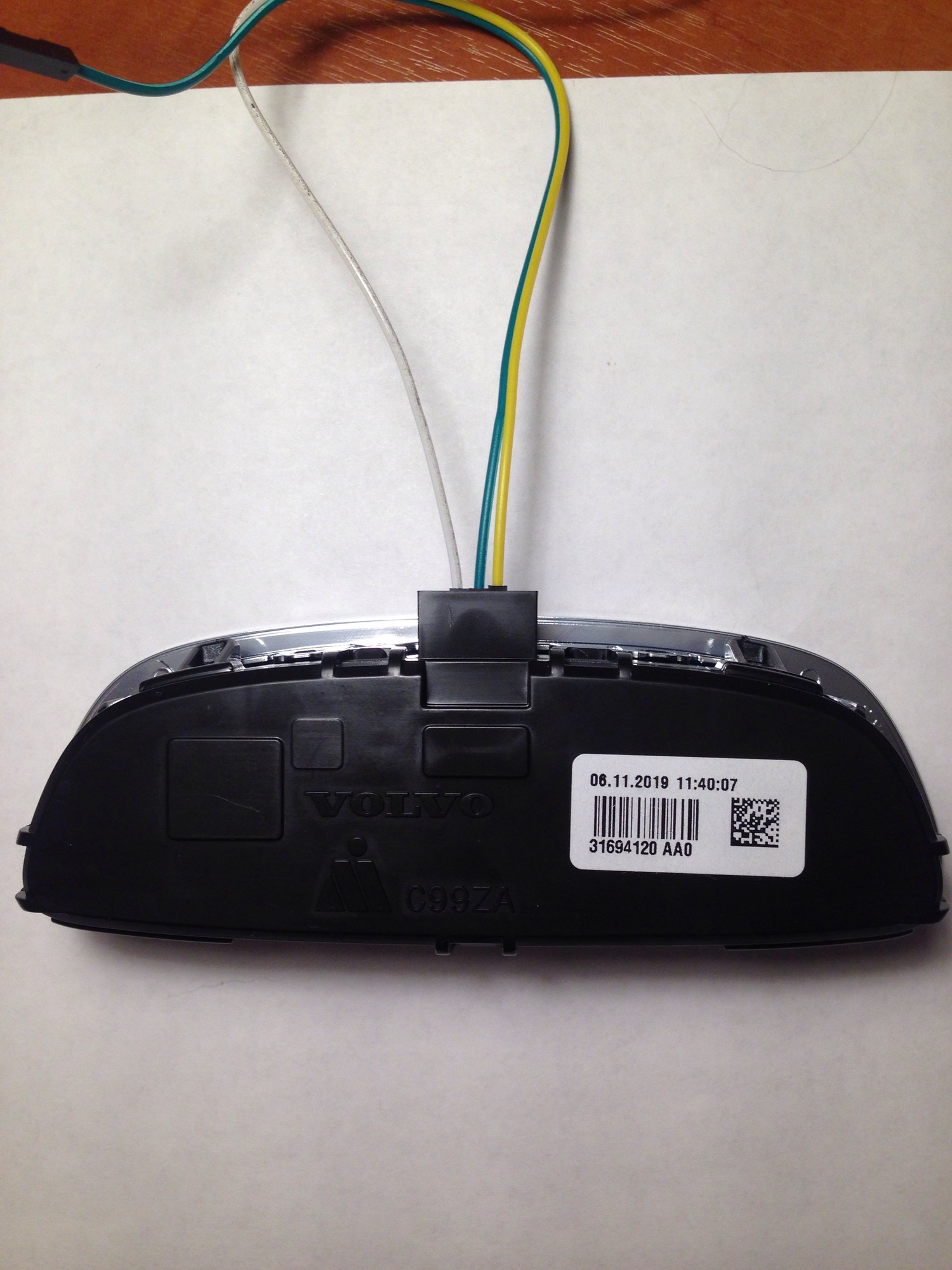

@motor53, Проверил плафон - подал на него питание 12 В. Получилось два крайних контакта плюс-минус: горят светодиоды правый и левый по нажатию кнопки, а средний похоже и есть цифра про которую говорил ОД - ни на что не реагирует.

добавлено через 2 минуты

Белый - минус, желтый - плюс.

[motor53 2 365]

2 минуты назад, anshukovd сказал:

@motor53, Проверил плафон - подал на него питание 12 В. Получилось два крайних контакта плюс-минус: горят светодиоды правый и левый по нажатию кнопки, а средний похоже и есть цифра про которую говорил ОД - ни на что не реагирует.

А подать на него минус пробовали? Типа открыта дверь, должны гореть лампы независимо от выключателей? Рассуждаю по аналогии с ВАЗом.)

[anshukovd 416]

@motor53, Пробывал и плюс и минус - ни какой реакции. Если питание теряется при горящих лампачках, то они не загораются при подаче питания пока не нажмешь на кнопку.

добавлено через 1 минуту

Для эксперимента даже менял плюс с минусом - реакции нет и плафон не сгорает, при правильном подключении работает.

[motor53 2 365]

1 минуту назад, anshukovd сказал:

@motor53, Пробывал и плюс и минус - ни какой реакции. Если питание теряется при горящих лампачках, то они не загораются при подаче питания пока не нажмешь на кнопку.

Получается схема сложней ВАЗовской.) Остается понять, как работает,) Мне лично не хватает освещения сзади при открытии задней двери в темноте. Уж очень там темно, когда нужно что-то положить или взять...

[anshukovd 416]

@motor53, Тоже из-за этого парюсь с подсветкой, у нас ещё в добавок полярная ночь - темно и днем и ночью. Завтра буду смотреть низ передних сидений, есть ли отверстия для крепежа планки подсветки ног. Вот здесь прочитал:

Подключить можно будет от передних плафонов, я смотрел там два провода 12В плюс-минус - проверял тестером.
